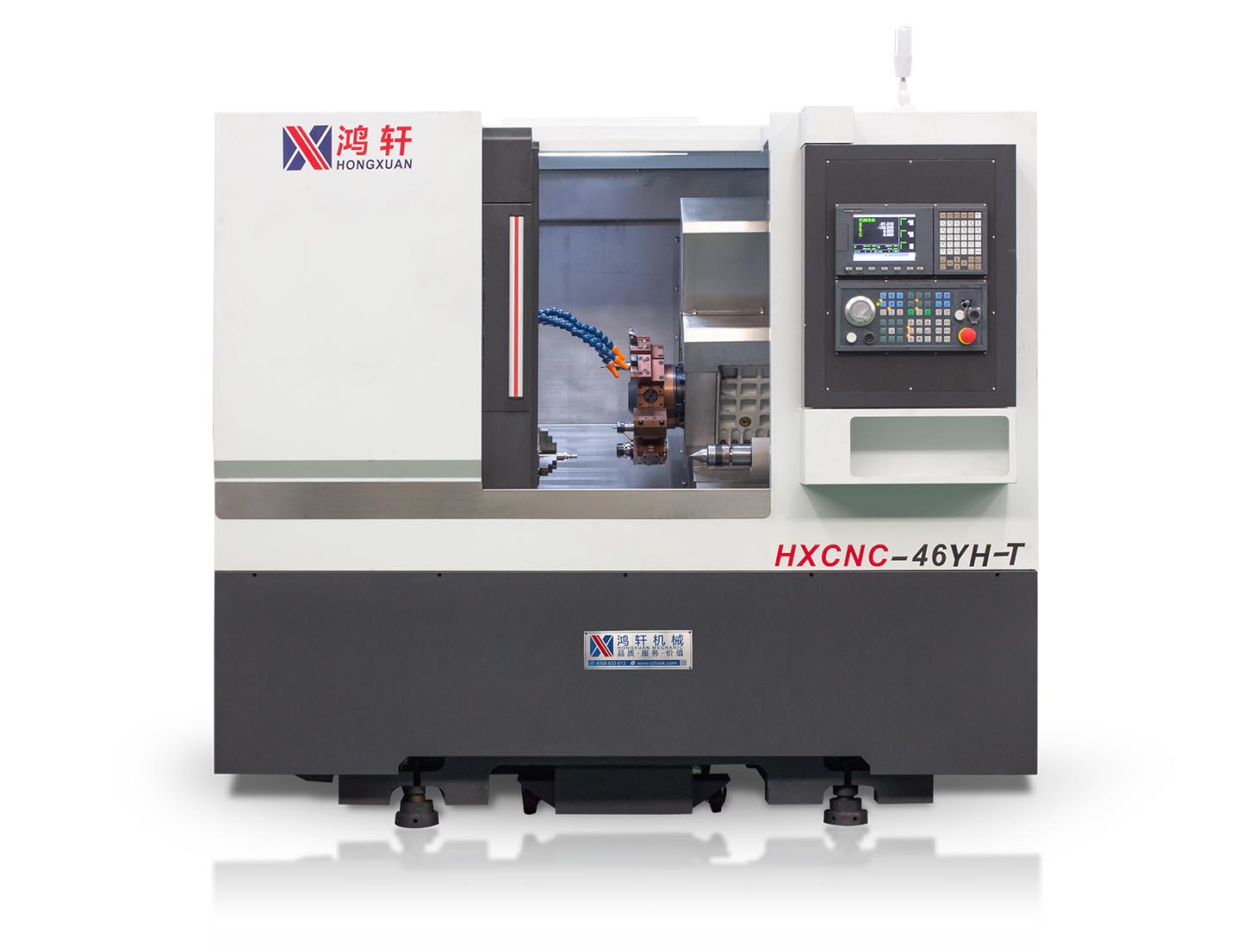

HXCNC-46YH-T動力刀塔帶尾座,機身采用30度斜鞍一體式整體鑄件,在加工生產過程中可以獲得良好的穩定性和鋼性。
并采用A2-5的主軸,最高轉速5500轉,電機7.5KW,驅動11KW。30/35滾柱線軌,可較好的完成重車削工作。

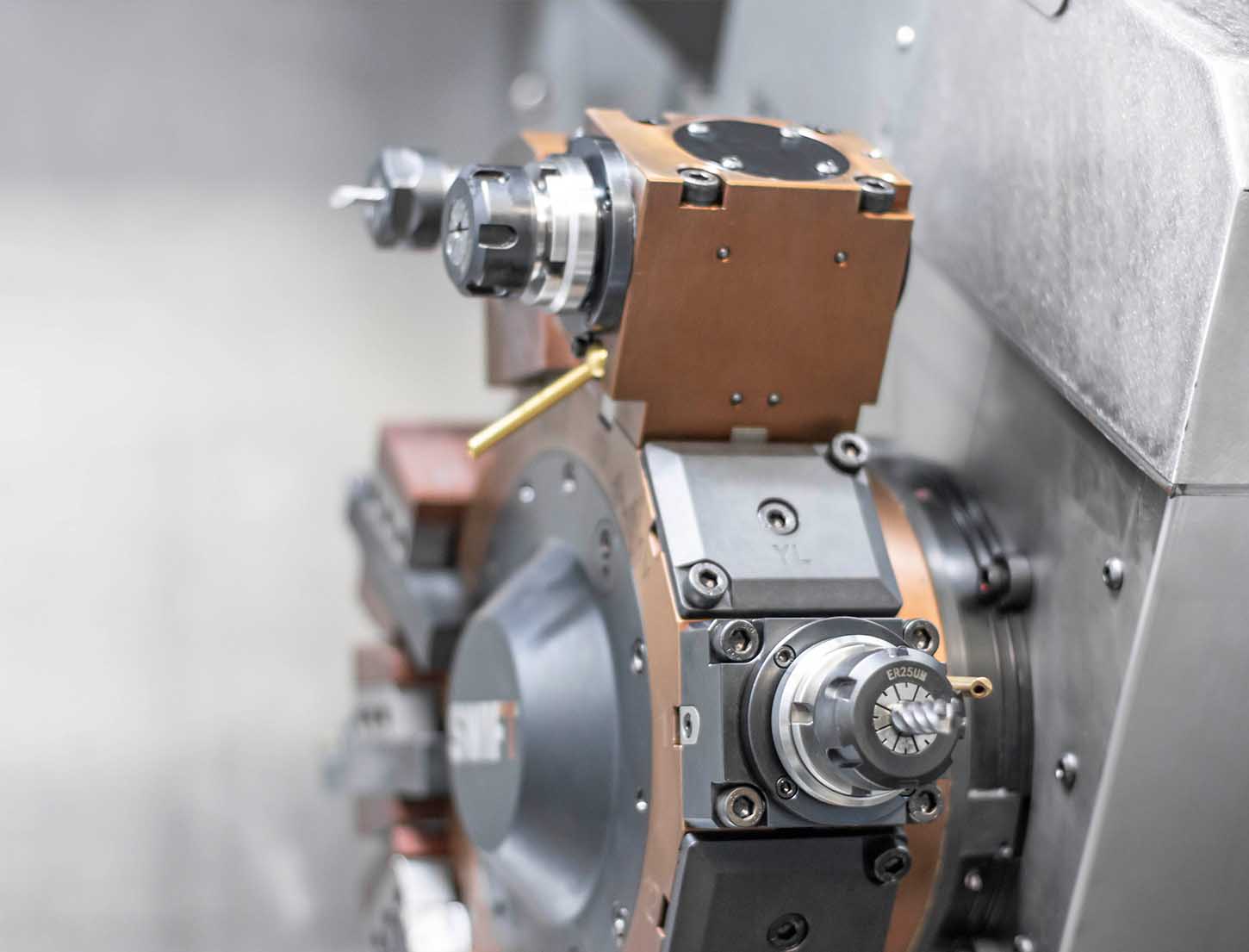

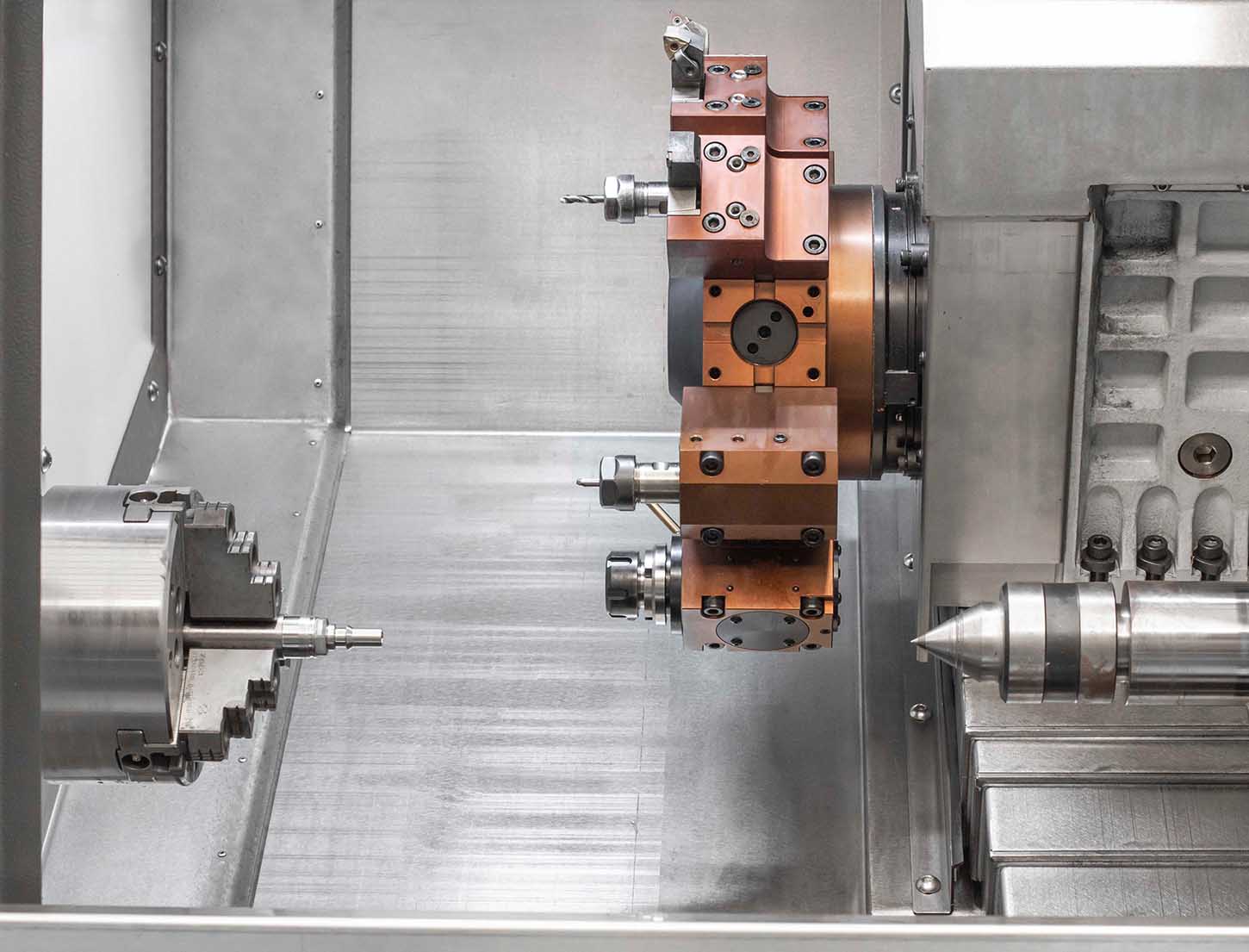

刀塔采用臺灣SWIFT 12Y-240-12工位動力刀塔,配備液壓套筒伸縮尾座。全防護機身,可有效避免車削料渣飛濺,更安全。

| 加工范圍 | ||||||||||||||||||||||||||
| 床身最大回轉直徑 | 500MM | |||||||||||||||||||||||||
| 滑板最大回轉直徑 | 340MM | |||||||||||||||||||||||||
| 最大加工直徑(盤類) | 450MM | |||||||||||||||||||||||||
| 最大加工工件長度 | 380-400MM | |||||||||||||||||||||||||
| 最大棒料通孔直徑 | ?45MM | |||||||||||||||||||||||||
| 行程 | ||||||||||||||||||||||||||
| X軸有效行程(半徑) | 250MM | |||||||||||||||||||||||||
| Y軸有效行程 | 70MM | |||||||||||||||||||||||||
| Z軸有效行程 | 520MM | |||||||||||||||||||||||||
| 主軸 | ||||||||||||||||||||||||||
| 主軸鼻端形式 | A2-5 | |||||||||||||||||||||||||
| 主軸最高轉速 | 5500RPM | |||||||||||||||||||||||||
| 主軸通孔直徑 | ?56MM | |||||||||||||||||||||||||
| 主軸電機功率 | 電機7.5KW/驅動11KW | |||||||||||||||||||||||||

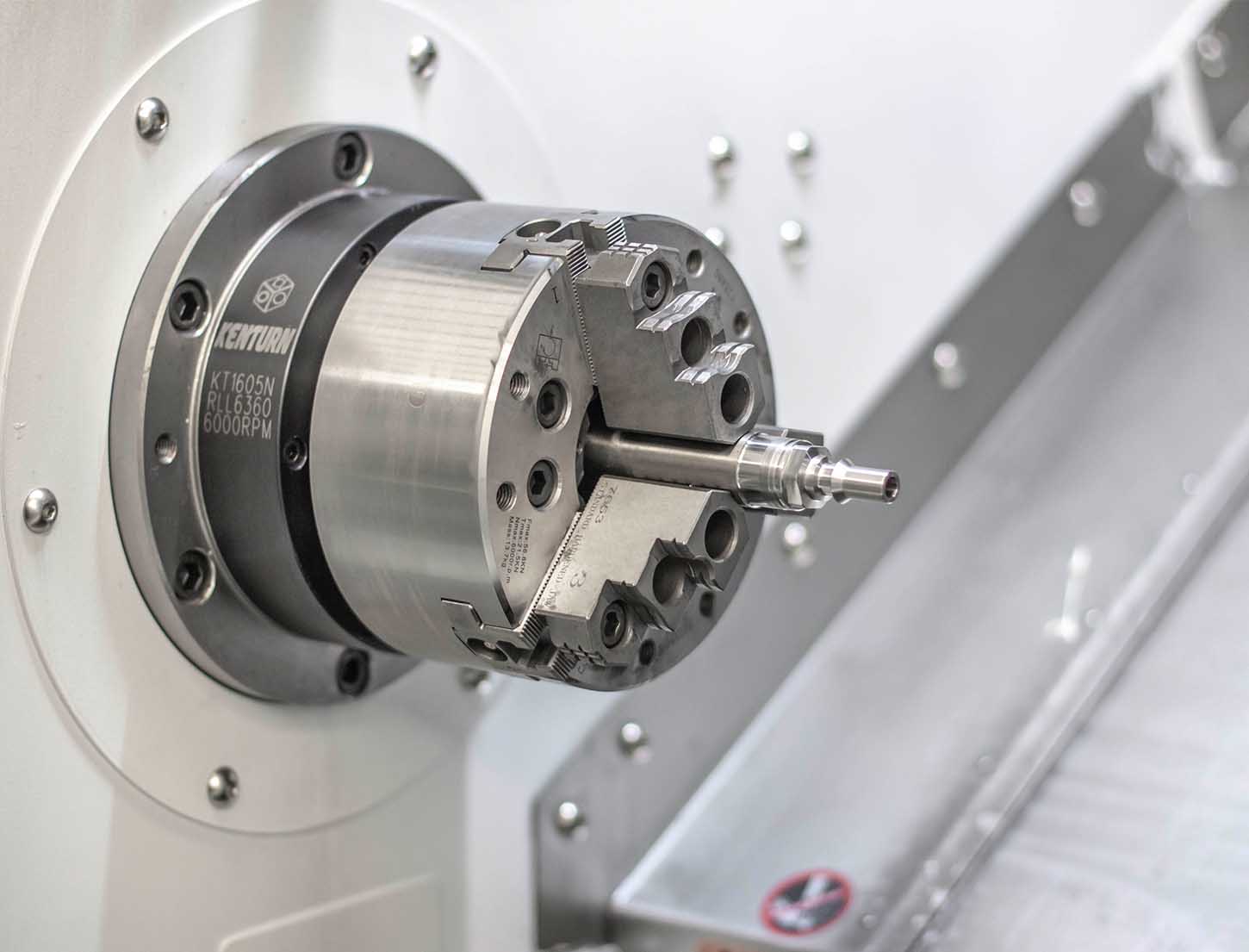

| 液壓卡盤及回轉油缸規格 | 6寸 | |||||||||||||||||||||||||
| 主軸中心到地面距離 | 1020mm | |||||||||||||||||||||||||
| 主軸中心到前門距離 | 約320mm | |||||||||||||||||||||||||
| 進給 | ||||||||||||||||||||||||||
| 快速移動速率X/Y/Z | 24M/MIN | |||||||||||||||||||||||||
| X/Y/Z軸伺服電機 | 2.4KW/1.7KW/2.4KW | |||||||||||||||||||||||||
| 液壓尾座 | ||||||||||||||||||||||||||
| 尾座套筒規格 | MT-5 | |||||||||||||||||||||||||
| 尾座行程 | 100MM | |||||||||||||||||||||||||
| 尾座壓力范圍 | 4~25Pa | |||||||||||||||||||||||||
| 尾座移動方式 | 液壓套筒伸縮型 | |||||||||||||||||||||||||
| 尾座結構方式 | 一平一V硬軌型 | |||||||||||||||||||||||||
| 刀塔 | ||||||||||||||||||||||||||
| 刀塔規格 | SHDY12-240-12T工位動力刀塔 | |||||||||||||||||||||||||
| 車削刀具規格 | 20*20 | |||||||||||||||||||||||||
| 鏜刀孔徑 | 25MM | |||||||||||||||||||||||||
| 刀位數量 | 12 | |||||||||||||||||||||||||
| 精度 | ||||||||||||||||||||||||||
| 定位精度 | ±0.005 | |||||||||||||||||||||||||
| 重復定位精度 | ±0.004 | |||||||||||||||||||||||||
